情報ネットワーク演習

pingの送信

環境構築を終えてから始めること。

1.2.7 telnetで接続する

ルータの設定を終えたので、telnet(遠隔ログインプロトコル)を用いてルータに接続することができるようになった。

1.2.7.1 FastEthernet0に接続するPCのIPアドレスの設定

各個人のPCのIPアドレスは全員設定を行うこと。ただし、telnetを用いたルータの設定は1名のみでおこなうこと。

構築したネットワークに適するIPアドレスを手入力で設定する。

「スタート」→「コントロールパネル（カテゴリ表示）」→「ネットワークの状態とタスクの表示」を開く。
「ネットワーク接続の管理」または「アダプターの設定の変更」を開く。
「ローカルエリア接続」を右クリック→「プロパティ」
「インターネットプロトコルバージョン 4」→「プロパティ」

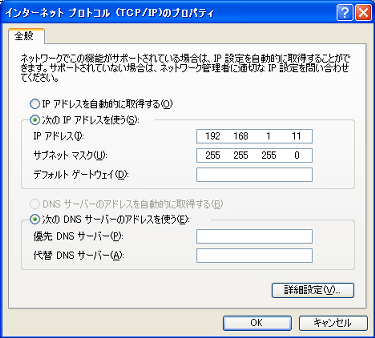

各自定められたIPアドレスを設定する。

これにより、IPアドレスを固定することができる。

1.2.7.2 3人が接続する。

FastEthnet0側に3人が接続する。接続できる人が決まっているのでここに示す。

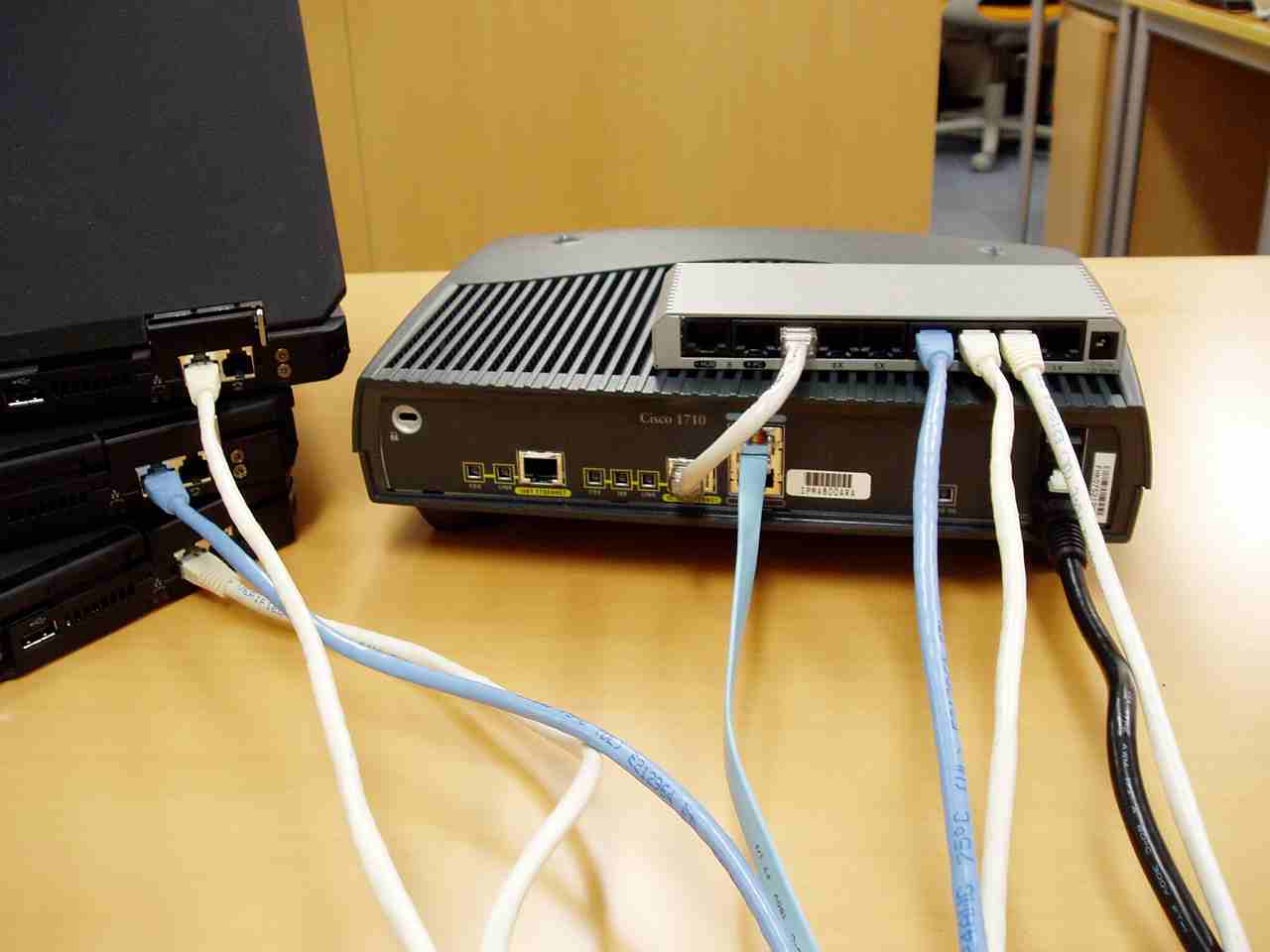

接続は以下の写真を参考にすること。

1人が、Tera Termを立ち上げて、telnetを用いてルータにログインする。

Tera Termを立ち上げる。

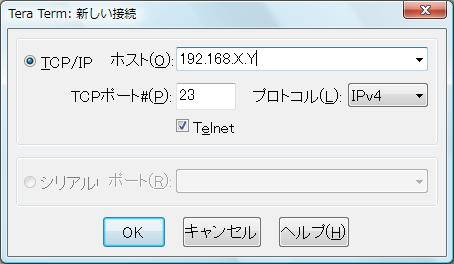

ルータのIPアドレスを入力する。
Tera Termのバージョンによって異なる部分もあるが、以下のように設定する。
パスワードを要求されたら「Enter virtual terminal password」で設定したパスワードを入力してログインをおこなう。
telnetでは、シリアルポートでの設定と同様にルータの設定を行うことができる。
telnetからログアウトするには「exit」コマンドを打つ。

1.2.8 Ethernet0側の設定をする

この設定はtelnetでルータにログインした者が設定すること。

第2週のFastEthernet0を設定したのと同様にEthernet0の設定を行う。Ethernet0のIPアドレスはここに記す。また、ホストのIPアドレスはここに記す。

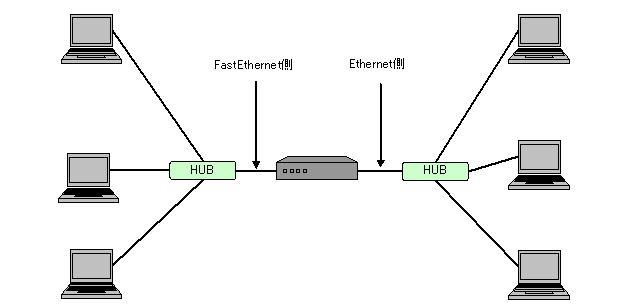

※6人が接続すると、下の図のようになる。

1.2.9 設定の保存を行う

Ethernet0の設定が完了したところで、設定の保存を行う。

enableモードにする。
「write memory」と入力する。
保存される。

注意

保存されるのはルータの設定である。
個人のPCのIPアドレスなどは保存されないので注意。

1.2.10 ルーティングの設定

以上で、FastEthernet0側とEthernet0側にそれぞれ別のネットワークが構築された。次に、ネットワーク間で通信を行うために経路情報（ルーティング）の設定を行う。

enableモードにする。
configure terminalモードにする。
以下のとおり入力をおこなう。

Router(config)# ip route 192.168.2.0 (例) 255.255.255.0 Ethernet0

Router(config)# ip route 192.168.1.0 (例) 255.255.255.0 FastEthernet0

参考：ip route [あて先ネットワーク] [サブネットマスク] [パケットを送り出すデバイス名]
「ip routing」と入力し、ルーティングを有効にする。

enable モードで「show ip route」と打つ。

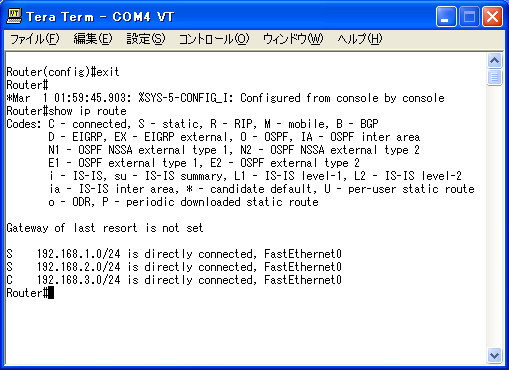

以下にルーティングテーブルの図を示す。

上図のルーティングテーブルは下記のとおりに設定されている。

S 192.168.1.0/24　is directly connected, FastEternet0
S 192.168.2.0/24　is directly connected, FastEternet0
C 192.168.3.0/24　is directly connected, FastEternet0

各自、自分の接続しているルータのルーティングテーブルを確認すること。

もし間違ったルーティングを設定してしまった場合は、configureモードで

Router(config) no ip route 192.168.0.1 255.255.255.0 Ethernet0

と入力すること。なお上記コマンドは例である。

上記コマンドによりルーティング情報が削除される。

通信できないときの対策

通信ができない場合、いくつかの対策が考えられる。

ウイルス対策ソフトを終了する
Windows付属のファイアウォールの設定を変更する
Windows Vistaでは他のパソコンと通信するにあたって、ファイアウォールの設定を変更しなければ一部の通信が行えない可能性がある。今回は、pingに応答させるために、ICMPパケットを受け取れる設定に変更する。
1. 「コントロールパネル」→「システムとメンテナンス」→「管理ツール」→「セキュリティが強化された Windows ファイアウォール」を開く
2. 画面左の「受信の規則」を選択し、画面右の「新規の規則」を選択する
3. カスタムを選択すると、左メニューの項目が増える
4. 左メニューの「プログラム」から、「すべてのプログラム」を選択
5. 左メニューの「プロトコルおよびポート」から「プロトコルのの種類」をICMPv4、インターネット制御メッセージプロトコルのカスタマイズを選択
6. 特定の種類の ICMPを選択し、「宛先ネットワークに到達できません」「リダイレクト」「エコー要求」を選択し、OKをクリック
7. 左メニューの「操作」から、「接続を許可する」を選択
8. 左メニューの「プロファイル」から、「ドメイン」「プライベート」「パブリック」のすべてにチェックを入れる
9. 左メニューの「名前」から、適当な名前を入力し、「完了」をクリックする

ここで「write memory」コマンドによる設定の保存を行うこと。

1.2.11 別のネットワークへ向けてpingを実行する

ルータを経由して、別のネットワークにパケットを送信できるかどうかを確認する。
(注意： pingを実行するとICMPパケットが送信される。つまり、TCPでもUDPでもないパケットが送信される。)

例として、192.168.1.21 から 192.168.2.11 にpingを実行する。

各自のPCから、コマンドプロンプト上でpingを実行する。

pingの実行方法は、

コマンドプロンプトを開く。
下記のコマンドを入力する。

ping 192.168.2.11（例）

実行したコマンドと出力結果はレポート作成に必要なので必ず保存しておくこと。

自分と同じネットワークに属するPCに向けてpingを実行する。
隣のネットワークに属するPCにpingを実行する。

ルーティングが成功したか否かを確認して、次へ進む。

（ping実行に成功しなくても次に進んでよい。）

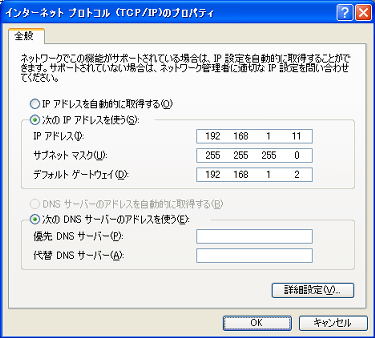

1.2.12 デフォルトゲートウェイの設定

別のネットワークにパケットを送信するためにはデフォルトゲートウェイの設定が必要となる。

ここで、1.2.11と同様に別のネットワークに向けてpingを実行する。

ping 192.168.2.11

ACKが返ってくれば設定は正しく行われている。失敗した場合は設定を見直すこと。

ポイント

同一のネットワーク上のPCにパケットを送る際には、デフォルトゲートウェイを設定する必要は無い。
別のネットワーク上のPCにパケットを送る際にはルータを介さなければならないので、デフォルトゲートウェイを設定しなければならない。

1.2.14 ping結果の保存

同一ネットワーク内（A→Bなど）と隣のネットワーク(A→Dなど)へ向けてpingを実行する。
